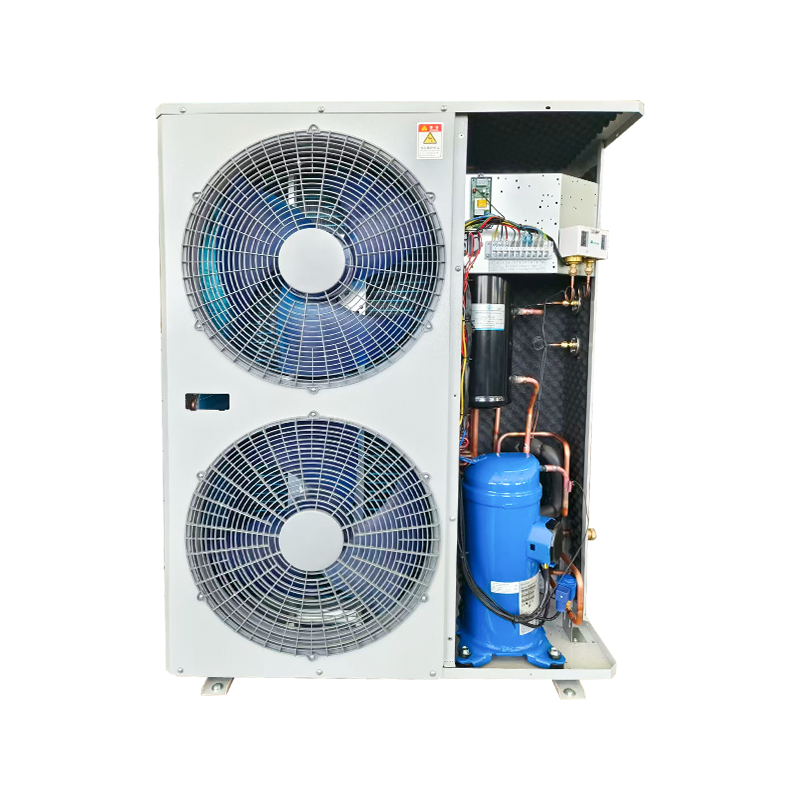

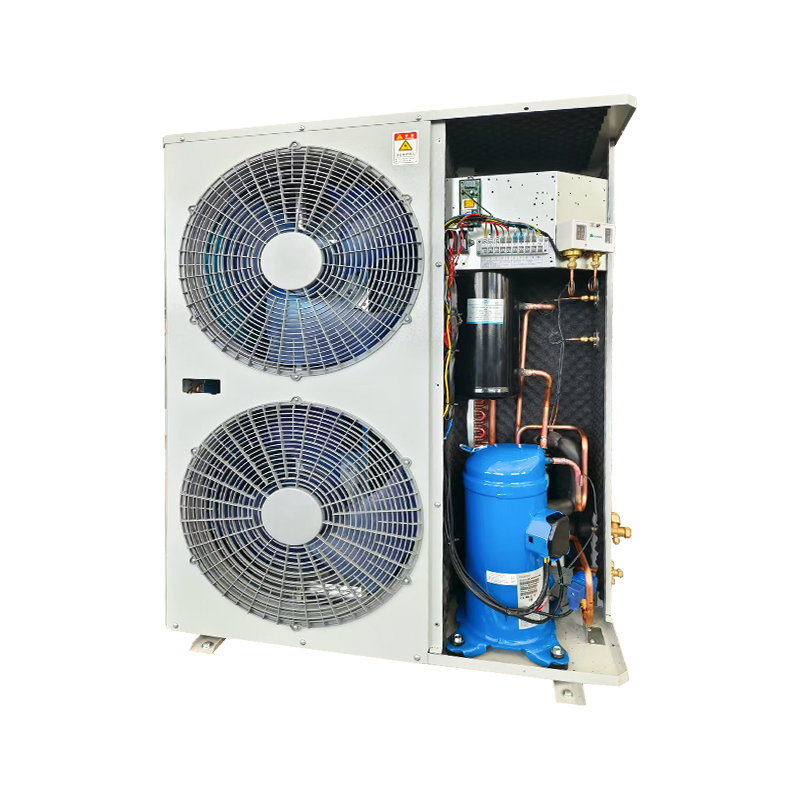

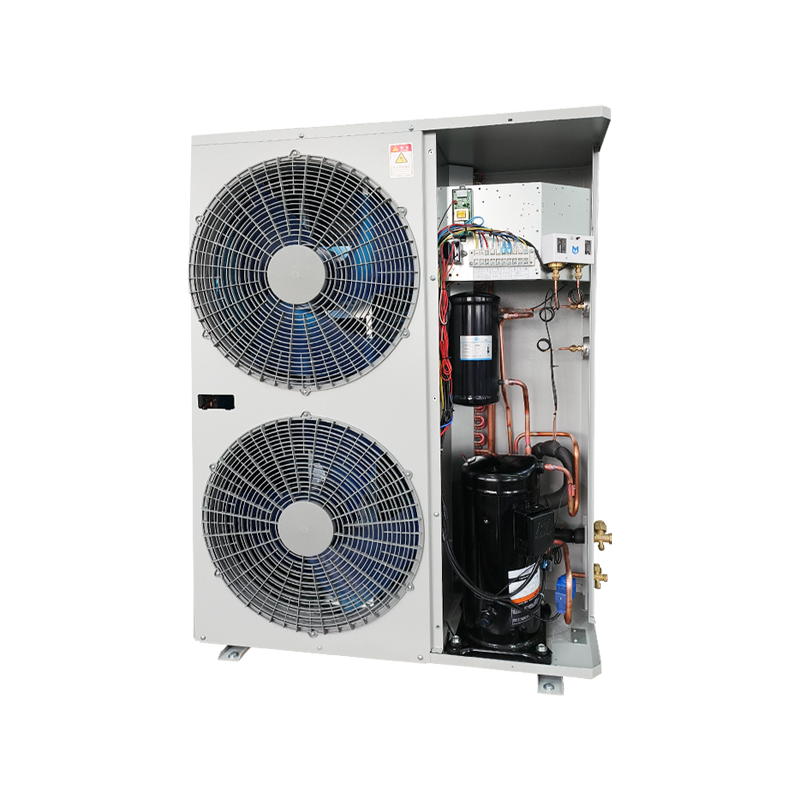

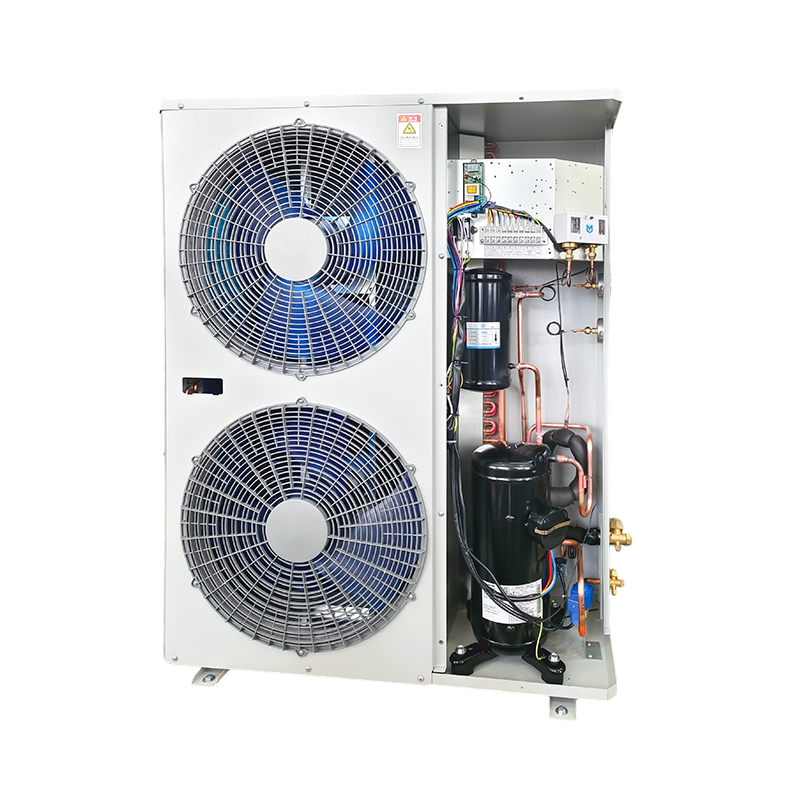

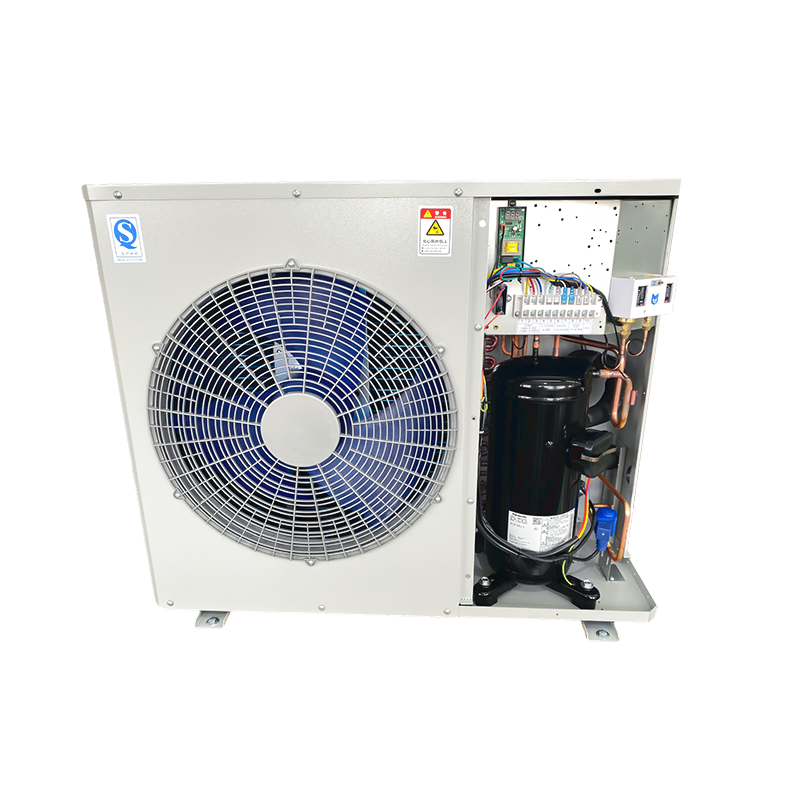

Side Air Outlet Condensing Unit(Gumagamit ng Panasonic Compressor) 3-12HP

Ang SIDE AIR OUTLET CONDENSING UNIT(Using Panasonic compressor) 3-12HP, na nilagyan ng maaasahang Panasonic scroll compressor, ay isang mahusay at matibay na solusyon na idinisenyo upang matugunan ang isang malawak na hanay ng mga pangangailangan sa pagpapalamig. Sa mga kapasidad mula 3HP hanggang 12HP, ang unit na ito ay nagbibigay ng mahusay na kakayahang umangkop para sa iba't ibang antas ng mga proyekto, mula sa komersyal na malamig na mga silid hanggang sa pag-iimbak ng pagkain at mga pasilidad sa pagproseso. Ang disenyo ng side air outlet nito ay nagpapabuti sa daloy ng hangin, pinahuhusay ang pagkawala ng init, at nagbibigay-daan para sa mas maginhawang pag-install sa mga limitadong espasyo. Binuo gamit ang advanced scroll technology ng Panasonic, naghahatid ito ng matatag na operasyon, pinababang ingay, at mataas na kahusayan sa enerhiya, na tinitiyak ang pagtitipid sa gastos at mahabang buhay ng serbisyo. Sinusuportahan ng unit ang maraming hanay ng temperatura: -30~5 ℃, perpekto para sa katamtaman at mababang temperatura na imbakan, at -15~10 ℃, perpektong akma para sa fresh-keeping, display refrigeration, at pangkalahatang cooling application. Ang compact na istraktura, matatag na build, at user-friendly na disenyo ay ginagawang madali ang pagpapanatili at pare-pareho ang pagganap. Makakaasa ang mga customer sa unit na ito para sa malakas na kapasidad sa paglamig, performance sa pagtitipid ng enerhiya, at maaasahang operasyon kahit na sa ilalim ng mapanghamong mga kondisyon. Inilapat man sa mga supermarket, produksyon ng pagkain, cold chain logistics, o refrigeration project na may iba't ibang scale, ang Side Air Outlet Condensing Unit na may Panasonic scroll compressor ay naghahatid ng mga maaasahang resulta, na ginagawa itong isang matalino at mahalagang pagpipilian para sa mga negosyong naghahanap ng kahusayan, tibay, at pangmatagalang performance.

Modelooo ng Unit		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Uri ng condensed air outlet		Saksakan ng hangin sa gilid							Top air outlet
Temperatura ng Pagsingaw/Nagpapalamig		-30 ℃~5℃ /R22
Power(V-Ph-Hz)		50Hz,220V		50Hz,380V
Compressor	Uri	Panasonic Scroll compressor
	Kapasidad(P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Condenser blade at mga parameter ng motor	Tatak	Silangan							HaiLe
	Numero	1	1	1	1	2	2	2	2	2
	Power(W)	130	130	130	130	130	130	130	2×420	2×420
	Mga detalye ng tagahanga	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Dami ng hangin(m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Pagtutukoy ng condenser copper		Panloob na thread
Lugar ng kondensasyon(m²)		30	40	30	40	50	60	80	100	200
Tubong tanso ng pampalapot		φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(25×21.65)	φ9(25×21.65)
Dami ng reservoir (L)		5	5	5	5	8	8	10	10	12
Pagtutukoy para sa mga balbula ng globo at mga welded copper pipe		10 16 May sinulid na port ng koneksyon		10 16 May sinulid na port ng koneksyon		12 19 May sinulid na port ng koneksyon		16 28 Welding connection port
Inirerekomendang dami ng malamig na imbakan para sa malamig na imbakan saklaw ng temperatura na 0~-18 C(m³		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kapasidad ng paglamig(W)	Pagsingaw na Temperatura	Mga kondisyon ng pagsubok: Ibalik ang temperatura ng hangin na 20 ℃, subcooling na antas ng OK; Temperatura ng paghalay 40 ℃
	-30 ℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Mga sukat ng produkto: haba × lapad × taas (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Mga sukat ng packaging: haba×lapad×taas(mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Haba ng pag-install×lapad(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Ingay dB(A)		51	51	51	51	53	53	56	56	59
Net timbang(kg)		71	75	71	75	90	99	122	/	/
Kabuuang timbang(kg)		78	82	78	82	97	106	130	/	/
Throttling device		Thermal expansion valve (ibinigay ng user)
Irekomenda ang paggamit ng thermal expansion valve model		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Inirerekomenda ang air cooler model		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Tandaan: Upang matiyak ang paglamig na epekto ng pag-install ng unit, inirerekumenda na gumamit ng mga tubo na tanso na may mga detalye na hindi mas maliit kaysa sa mga air cooler. Maaaring gamitin ang variable diameter na mga tubo ng tanso kapag kumokonekta sa condensing unit!

Modelooo ng Unit		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Uri ng condensed air outlet		Saksakan ng hangin sa gilid							Top air outlet
Temperatura ng Pagsingaw/Nagpapalamig		-15℃~10 ℃ /R22
Power(V-Ph-Hz)		50Hz,220V		50Hz,380V
Compressor	Uri	Panasonic Scroll compressor
	Kapasidad(P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Condenser blade at mga parameter ng motor	Tatak	Silangan							HaiLe
	Numero	1	1	1	1	2	2	2	2	2
	Power(W)	130	130	130	130	130	130	130	2×420	2×420
	Mga detalye ng tagahanga	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Dami(m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Pagtutukoy ng condenser copper		Panloob na thread
Lugar ng kondensasyon(m²)		30	40	30	40	50	60	80	100	200
Tubong tanso ng pampalapot		φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(25×21.65)	φ9(25×21.65)
Dami ng reservoir(L)		5	5	5	5	8	8	10	10	12
Pagtutukoy para sa mga balbula ng globo at mga welded copper pipe		10 16 May sinulid na port ng koneksyon		10 16 Threaded port ng koneksyon		12 19 May sinulid na port ng koneksyon		16 28 Welding connection port
Inirerekomendang dami ng malamig na imbakan para sa malamig na imbakan saklaw ng temperatura na 0~~18 C(m³)		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kapasidad ng paglamig(W)	Pagsingaw na Temperatura	Mga kondisyon ng pagsubok: Ibalik ang temperatura ng hangin na 20 ℃, subcooling na antas ng OK; Temperatura ng paghalay 40 ℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Mga sukat ng produkto: haba ×lapad×taas(mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Mga sukat ng produkto: haba ×lapad×taas(mm)		1120x450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Mga sukat ng packaging: haba×lapad×taas(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Haba ng pag-install×lapad(mm)		51	51	51	51	53	53	56	56	59
Net timbang(kg)		71	75	71	75	90	99	122	/	/
Kabuuang timbang(kg)		78	82	78	82	97	106	130	/	/
Throttling device		Thermal expansion valve (ibinigay ng user)
Irekomenda ang paggamit ng thermal expansion valve model		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Inirerekomenda ang air cooler model		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Tandaan: Upang matiyak ang epekto ng paglamig ng pag-install ng unit, inirerekumenda na gumamit ng mga tubo na tanso na may mga detalye na hindi mas maliit kaysa sa mga air cooler. Maaaring gamitin ang mga variable na diameter na copper pipe kapag kumukonekta sa condensing unit!
