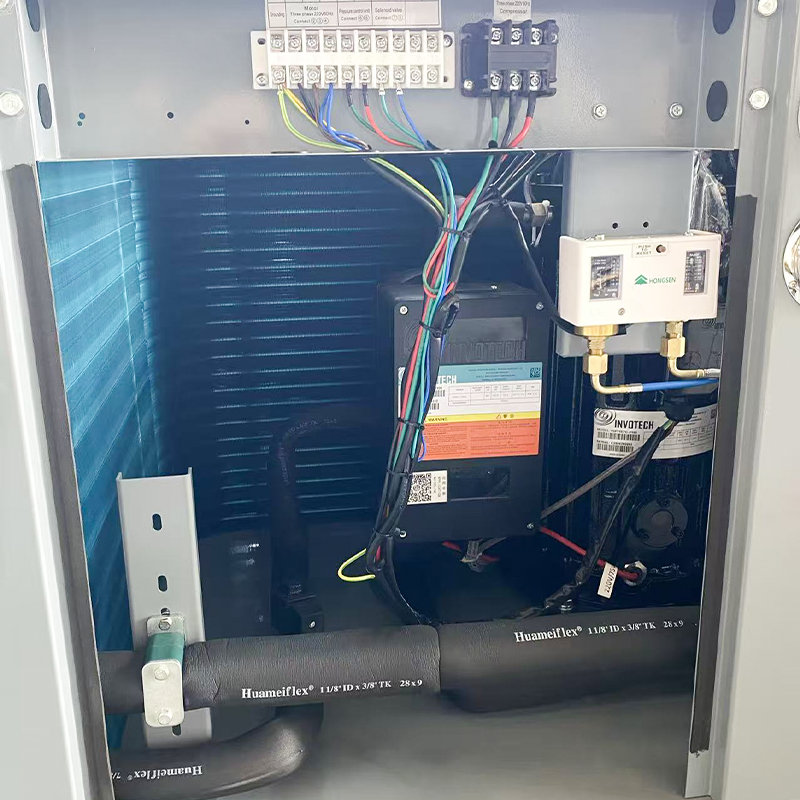

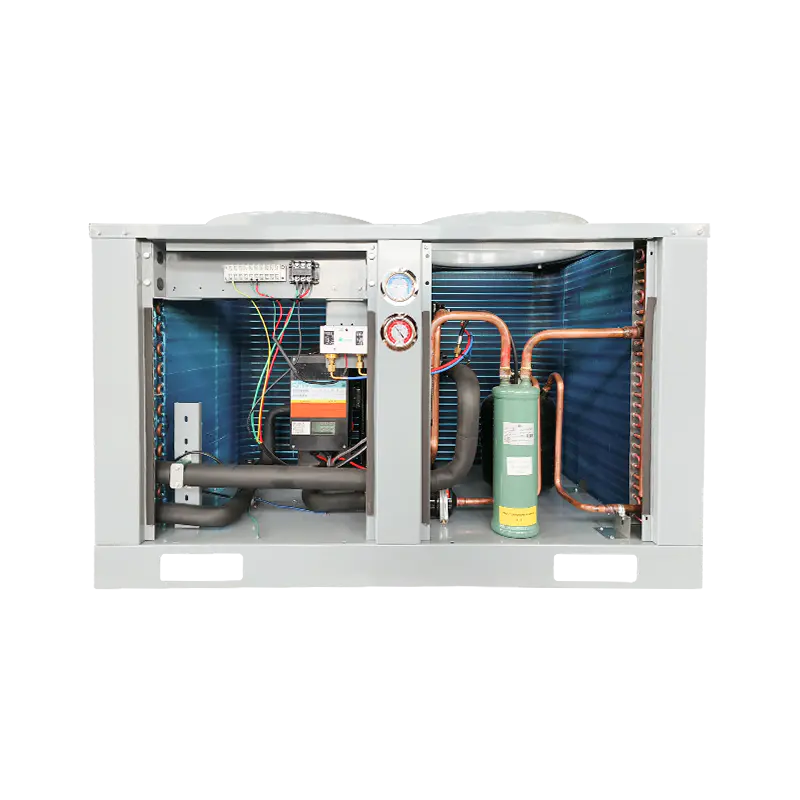

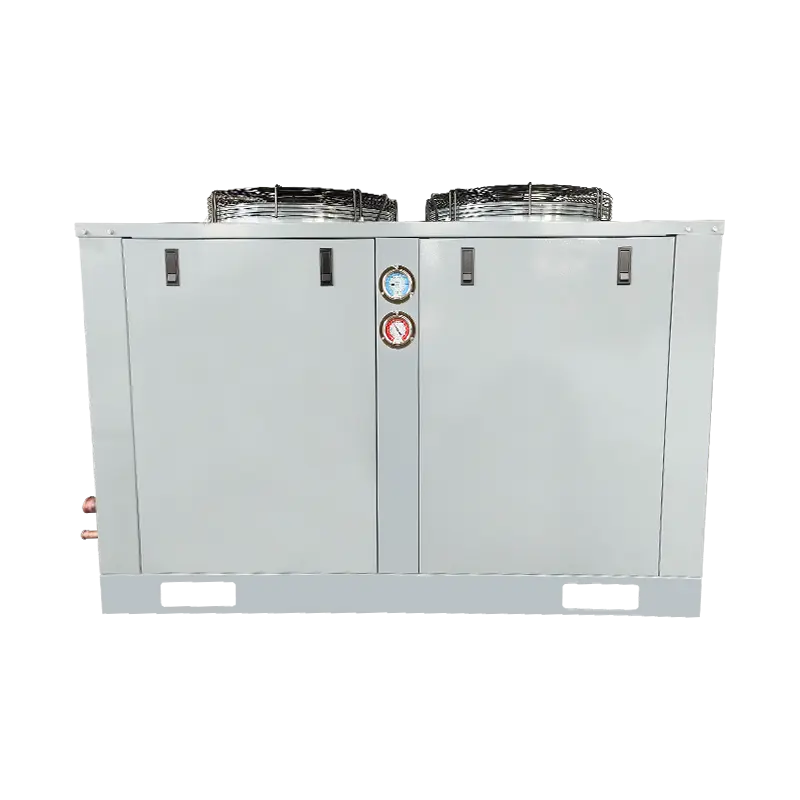

Top Air Outlet Condensing Unit(Gumagamit ng Copeland Compressor) 8-40HP

Ang Top Air Outlet Condensing Unit(Gumagamit ng Copeland compressor) 8-40HP, na pinapagana ng maaasahang Copeland scroll compressor, ay inengineered para makapaghatid ng pambihirang cooling performance at energy efficiency sa malawak na hanay ng mga application. Sa mga opsyon sa horsepower mula 8HP hanggang 40HP, ang unit na ito ay partikular na angkop para sa medium hanggang malakihang mga proyekto sa pagpapalamig, gaya ng mga cold storage warehouse, pasilidad sa pagpoproseso ng pagkain, supermarket, at logistics center. Tinitiyak ng nangungunang disenyo ng air outlet nito ang malakas na vertical airflow, mahusay na pag-alis ng init, at mas nababaluktot na pag-install, kahit na sa mga kumplikadong kapaligiran. Itinatampok ang advanced na scroll technology ng Copeland, ang unit ay nag-aalok ng matatag na operasyon, mas mababang vibration, at pinababang ingay, habang makabuluhang pinahuhusay ang kahusayan sa enerhiya at pagpapahaba ng buhay ng serbisyo. Sinusuportahan nito ang maraming nalalaman na hanay ng temperatura: -20~10℃ para sa paglamig at pag-iingat ng sariwa, -40~0℃ para sa malalim na pagyeyelo, at -40~-5℃ para sa napakababang temperatura na mga aplikasyon. Ang matibay na konstruksyon, compact na layout, at madaling-access na disenyo ay ginagawang simple ang pag-install at pagpapanatili, habang tinitiyak ang maaasahang pangmatagalang pagganap sa ilalim ng hinihinging mga kondisyon.

Modelooo ng Unit		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Uri ng condensed air outlet		Saksakan ng hangin sa gilid					Top air outlet
Temperatura ng Pagsingaw/Nagpapalamig		-40 ℃~0 ℃/R404A
Power(V-Ph-Hz)		200~230/3/60 /380~420/3/60
Compressor	Uri	Emerson Scroll compressor
	Kapasidad(P)	4	5	6	8	10	8	10	13	15	17
	Model	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Condenser blade at mga parameter ng motor	Tatak	Silangan					HaiLe
	Numero	1	2	2	2	2	2	2	2	2	2
	Power(W)	130	130	130	130	130	230	420W	420W	550W	550W
	Mga detalye ng tagahanga	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Dami ng hangin(m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
Pagtutukoy ng condenser copper		内螺纹Internal na thread
Lugar ng kondensasyon(m²)		40	50	60	80	100	80	100	120	150	150
Tubong tanso ng pampalapot		φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25X21.65)
Dami ng reservoir (L)		5	8	8	10	10	10	10	12	15	15
Pagtutukoy para sa mga balbula ng globo at mga welded copper pipe			12 19 May sinulid na port ng koneksyon		16 28 Welding connection port		16 28 Welding connection port		19 35 Welding connection port
Inirerekomendang dami ng malamig na imbakan para sa malamig na imbakan saklaw ng temperatura na 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
Kapasidad ng paglamig	Pagsingaw na Temperatura	Mga kondisyon ng pagsubok: Ibalik ang temperatura ng hangin na 20 ℃, subcooling na antas ng OK; Temperatura ng paghalay 40 ℃
	-40 ℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 ℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20 ℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10 ℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0 ℃	13100	16300	19550	/	/	/	/	/	/	/
Mga sukat ng produkto: haba ×lapad×taas(mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Mga sukat ng produkto: haba ×lapad×taas(mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Mga sukat ng packaging: haba×lapad×taas(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Ingay dB(A)		51	53	53	56	56	56	56	59	63	63
Net timbang(kg)		75	90	99	122	129	/	/	/	/	/
Kabuuang timbang(kg)		82	97	106	130	137	/	/	/	/	/
Throttling device		Thermal expansion valve (ibinigay ng user)
Irekomenda ang paggamit ng thermal expansion valve model		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Inirerekomenda ang air cooler model		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Tandaan: Upang matiyak ang paglamig na epekto ng pag-install ng unit, inirerekumenda na gumamit ng mga tubo na tanso na may mga detalye na hindi mas maliit kaysa sa mga air cooler. Maaaring gamitin ang variable diameter na mga tubo ng tanso kapag kumokonekta sa condensing unit!

Modelooo ng Unit		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Uri ng condensed air outlet		Saksakan ng hangin sa gilid					Top air outlet
Temperatura ng Pagsingaw/Nagpapalamig		-40 ℃~-5℃/R404A
Power(V-Ph-Hz)		380~420/3/50
Compressor	Uri	Emerson Scroll compressor
	Kapasidad(P)	4	5	6	8	10	8	10	12	15	18
	Model	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Condenser blade at mga parameter ng motor	Tatak	Silangan					HaiLe
	Numero	1	2	2	2	2	2	2	2	2	2
	Power(W)	130	130	130	130	130	230	420W	420W	550W	780W
	Mga detalye ng tagahanga	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Dami ng hangin(m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Pagtutukoy ng condenser copper		Panloob na thread
Lugar ng kondensasyon(m²)		40	50	60	80	100	80	100	120	150	200
Tubong tanso ng pampalapot		φ9(25X×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
Dami ng reservoir(L)		5	8	8	10	10	10	10	12	15	20
Pagtutukoy para sa mga balbula ng globo at mga welded copper pipe			12 19 May sinulid na port ng koneksyon		16 28 Welding connection port		16 28 Welding connection port		19 35 Welding connection port		19 42 Welding connection port
Inirerekomendang dami ng malamig na imbakan para sa malamig na imbakan temperature saklaw ng0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Kapasidad ng paglamig	Pagsingaw na Temperatura	Mga kondisyon ng pagsubok: Ibalik ang temperatura ng hangin na 20 ℃, subcooling na antas ng OK; Temperatura ng paghalay 40 ℃
	-40 ℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 ℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20 ℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10 ℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0 ℃	13950	16500	19950	/	/	/	/	/	/	/
Mga sukat ng produkto: haba ×lapad×taas(mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Mga sukat ng produkto: haba ×lapad×taas(mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Mga sukat ng packaging: haba×lapad×taas(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Ingay dB(A)		51	53	53	56	56	56	56	59	63	65
Net timbang(kg)		75	90	99	122	129	/	/	/	/	/
Kabuuang timbang(kg)		82	97	106	130	137	/	/	/	/	/
Throttling device		Thermal expansion valve (ibinigay ng user)
Irekomenda ang paggamit ng thermal expansion valve model		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Inirerekomenda ang air cooler model		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Tandaan: Upang matiyak ang tamang epekto ng pag-install ng unit, inirerekumenda na gumamit ng mga tubo na tanso na may mga detalye na hindi mas maliit kaysa sa mga air cooler. Maaaring gamitin ang mga variable na diameter na copper pipe kapag kumukonekta sa condensing unit!
